MKP 800

Külső méretek H x Sz x M: 2160x1900x2350 mm
Névleges transzformátorteljesítmény: do 630 kVA
Az üres ház súlya: 5600 kg
r1

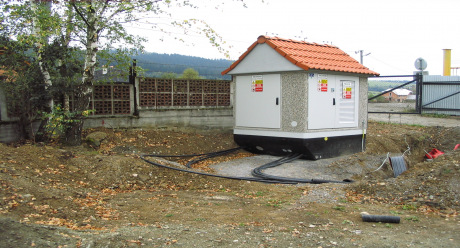

GRÄPER MKP-800 típusú kompakt transzformátorállomás

Névleges feszültség, KÖF: 3~ AC 24 kV 50 Hz / IT

Névleges feszültség, KIF: 3/PEN AC 400/230 V 50Hz / TN-C,

Frekvencia: 50 Hz

Névleges transzformátorteljesítmény: 630 kVA-ig

Névleges KÖF leágazási áram: kábelleágazásokban 630 A, transzformátor-leágazásban 200 A

Névleges KIF leágazási áram: 1000 A-ig

KÖF/KIF kapcsolóberendezés névleges szigetelési szintje: 24 kV / 1000 V

KÖF elosztó névleges termikus / dinamikus határárama: 16 kA / 40 kA

KIF elosztó névleges termikus / dinamikus határárama: 25 kA-ig / 60 kA-ig

KÖF/KIF kapcsolóberendezések védettsége: IP 65 / IP 20

Az állomás védettsége: IP 23D

Melegedési osztály: 20°K

Külső méretek (H x SZ x M): 2160 x 1900 x 2350 mm

Az üres ház súlya ajtókkal: kb. 5600 kg

Beton környezeti osztály:

  • belső elemek: XC1;
  • külső elemek: XC4, XF1, XA1.

Üzemeltetési feltételek:

  • a környezet hőmérséklete –40°C ≤ t ≤ + 40°C
  • tengerszint feletti magasság 1000 m-ig

Megjegyzés: Más környezeti feltételek esetén ajánlatos a transzformátorállomás üzembe helyezéséről a szállítóval konzultálni.
